AC-Rogowski-Spulen

Flexible Länge, flexibler Spulendurchmesser, flexible Bandbreite, flexible Skalierung, flexible Kabellänge auf Anfrage.
Rogowski-Spulen für Messungen bis zu 150kA.

FLEX-MINI-3000

  • Einfache Montage
  • Robust & flexibel
  • Ideal für Netzmessungen

Bereich:
3000 Arms
Bandbreite:
PQA7000: bis zu 20 kHz
PQA8000: bis zu 70 kHz
PQA8002: bis zu 500 kHz
Genauigkeit:
1% (mit NEO Kalibration typ.  ≤ 0.3 %)
Schleifenlänge:
170 mm (Ø 45 mm)

Alt Text

FLEX-3000

  • Einfache Montage
  • Ideal für Netzmessungen
  • Robust & flexibel

Bereich:
3000 Arms nominal (10.000 Arms max)
Bandbreite:
PQA7000: bis zu 20 kHz
PQA8000: bis zu 70 kHz
PQA8002: bis zu 500 kHz
Genauigkeit:
1% (mit NEO Kalibration typ.  ≤ 0.3 %)
Schleifenlänge:
450 mm (Ø 125 mm)

Alt Text

FLEX-6000

  • Einfache Montage
  • Ruggedized & Flexible.
  • Ideal for Grid measurements.

Bereich:
6000 Arms nominal (30.000 Arms max)
Bandbreite:
PQA7000: bis zu 20 kHz
PQA8000: bis zu 70 kHz
PQA8002: bis zu 500 kHz
Genauigkeit:
1% (mit NEO Kalibration typ.  ≤ 0.3 %)
Schleifenlänge:
800 mm (Ø 250 mm)

Alt Text

AC Split-Core Sensoren

SPLIT-10A

  • Einfache Montage
  • Kostengünstig
  • Ideal für Monitoring

Bereich:
10 Arms
Bandbreite:
3 kHz
Genauigkeit:
Class 1 (IEC 61869-2)
(mit NEO Kalibration typ. ≤ 0.5 %)
Übersetzungsverhältnis:
333mV bei Nominalstrom
Abmessungen:
32mm x 33.5mm 45.5mm
(Öffnung Ø 10 mm)

Alt Text

SPLIT-32A

  • Einfache Montage
  • Kostengünstig
  • Ideal für Monitoring

Bereich:
32 Arms
Bandbreite:
3 kHz
Genauigkeit:
Class 1 (IEC 61869-2)
(mit NEO Kalibration typ. ≤ 0.5 %)
Übersetzungsverhältnis:
333mV bei Nominalstrom
Abmessungen:
32mm x 33.5mm 45.5mm
(Öffnung Ø 10 mm)

Alt Text

SPLIT-63A

  • Einfache Montage
  • Kostengünstig
  • Ideal für Monitoring

Bereich:
63 Arms
Bandbreite:
3 kHz
Genauigkeit:
Class 1 (IEC 61869-2)
(mit NEO Kalibration typ. ≤ 0.5 %)
Übersetzungsverhältnis:
333mV bei Nominalstrom
Abmessungen:
32mm x 33.5mm 45.5mm
(Öffnung Ø 10 mm)

Alt Text

AC Eisenkern Stromzangen

CLAMP-5AC

  • Einfache Montage
  • Ströme unter 1A
  • Ideal für Netzmessungen

Bereich:
5 A
Bandbreite:
10 kHz
Genauigkeit:
1 – 12A: ± 0,5 % vom Ablesewert (mit NEO Kalibration typ. ≤ 0.2 %)
0,5 – 1A: ± 1 % vom Ablesewert (mit NEO Kalibration typ. ≤ 0.3 %)
5mA – 0,5 A: ± 2 % vom Ablesewert (mit NEO Kalibration typ. ≤ 0.8 %)
Phasenfehler:
1 – 12A: ± 1 ° (mit NEO Kalibration typ. ≤ 0.5 °)
0,5 – 1A: ± 1 ° (mit NEO Kalibration typ. ≤ 0.5 °)
5mA – 0,5 A: ± 2 ° (mit NEO Kalibration typ. ≤ 1 °)
Übersetzungsverhältnis:
100 mV/A
Abmessungen:
102 x 34 x 24 mm (Zangenöffnung d = 15mm)

Alt Text

CLAMP-20AC

  • Einfache Montage
  • Ströme unter 1A
  • Ideal für Netzmessungen

Bereich:
5 A
Bandbreite:
20 kHz
Genauigkeit:
0,5 – 20A: ± 1 % vom Ablesewert (mit NEO Kalibration typ. ≤ 0.5 %)
5mA – 0,5 A: ± 2 % vom Ablesewert (mit NEO Kalibration typ. ≤ 1 %)
Phasenfehler:
0,5 – 20A: ± 2 ° (mit NEO Kalibration typ. ± 0.5 °)
5mA – 0,5 A: ± 2 ° (mit NEO Kalibration typ. ± 1 °)
Übersetzungsverhältnis:
10 mV/A
Abmessungen:
102 x 34 x 24 mm (Zangenöffnung d = 15mm)

Alt Text

CLAMP-200AC

  • Einfache Montage
  • Ströme unter 1A
  • Ideal für Netzmessungen

Bereich:
200 A
Bandbreite:
10 kHz
Genauigkeit:
100 – 240 A: ± 1% vom Ablesewert (mit NEO Kalibration typ. ≤ 0.8 %)
10 – 100 A : ± 2,5% vom Ablesewert (mit NEO Kalibration typ. ≤ 1 %)
0,5 – 10 A: ± 3,5% vom Ablesewert (mit NEO Kalibration typ. ≤ 2 %)
Phasenfehler:
100 – 240 A: ≤ 2,5° (mit NEO Kalibration typ. ≤ 1.5°)
10 – 100 A : ≤ 5° (mit NEO Kalibration typ. ≤ 3°)
0,5 – 10 A: nicht spezifiziert
Übersetzungsverhältnis:
10 mV/A
Abmessungen:
135 x 51 x 30 mm (Zangenöffnung d = 22mm)

Alt Text

CLAMP-1000AC

  • Einfache Montage
  • Ströme unter 1A
  • Ideal für Netzmessungen

Bereich:
1000 A
Bandbreite:
10 kHz
Genauigkeit:
100A – 1200 A : 0,3% (mit NEO Kalibration typ. ≤ 0.2 %)
10A – 100 A: 0,5% (mit NEO Kalibration typ. ≤ 0.3 %)
< 1A: 2 % (mit NEO Kalibration typ. ≤ 1 %)
Phasenfehler:
100A – 1200 A: 0,7° (mit NEO Kalibration typ. ≤ 0.3°)
10A – 100 A: 1° (mit NEO Kalibration typ. ≤ 0.5°)
< 1A: nicht spezifiziert
Übersetzungsverhältnis:
1 mV/A
Abmessungen:
216 x 111 x 45 mm (Zangenöffnung d = 53mm)

Alt Text

AC/DC Hall Stromzangen

CLAMP-300DC

  • Einfache Montage
  • AC und DC
  • Ideal für Netz & Erneuerbare

Bereich:
300A DC
Bandbreite:
DC bis 150 kHz
Genauigkeit:
1 % + 2 mA (mit NEO Kalibration typ. ≤ 0.3 %)
Übersetzungsverhältnis:
20 mV/A
Überlastfähigkeit:
500A DC (1min)
Abmessungen:
205 mm x 60 mm x 15 mm (Zangenöffnung d = 32 mm)

Alt Text

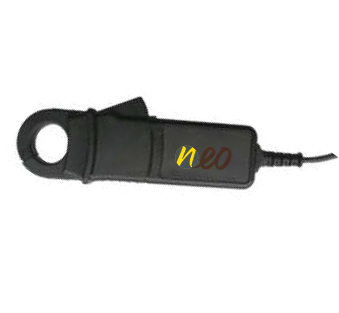

CLAMP-2000DC

  • Einfache Montage
  • AC und DC
  • Ideal für Netz & Erneuerbare

Bereich:
2000A DC
Bandbreite:
DC bis 20 kHz
Genauigkeit:
2.5 % +/- 0.5A (mit NEO Kalibration typ. ≤ 1.5 %)
Übersetzungsverhältnis:
1 mV/A
Abmessungen:
205 mm x 60 mm x 15 mm (Zangenöffnung d = 32 mm)

Alt Text

AC/DC SPLIT CORE HALL-KOMPENSIERT

SPLIT-300DC

  • Einfache Montage
  • AC und DC
  • Ideal für Netz & Erneuerbare

Type:
Hallkompensierte Stromzange
Bereich:

300A DC
Bandbreite:
DC bis 150 kHz
Genauigkeit:
1 % + 2 mA (mit NEO Kalibration typ. ≤ 0.3 %)
Übersetzungsverhältnis:
20 mV/A
Abmessungen:
205 mm x 60 mm x 15 mm (Zangenöffnung d = 32 mm)

Alt Text

AC/DC Nullflusswandler

IT-65S

  • Höchste Genauigkeit
  • AC und DC
  • Ideal für Forschung

Bereich:
60Arms (von -40° bis +85°C)
Bandbreite:
DC bis 800 kHz
Genauigkeit:
0.0033% of f.s.
Übersetzungsverhältnis:
600:1
Abmessungen:
77 mm x 93mm x 78 mm (Öffnung d = 26 mm)

Alt Text

IN-2000S

  • Höchste Genauigkeit
  • AC und DC
  • Ideal für Forschung

Bereich:
2000Arms (von -40° bis +85°C)
Bandbreite:
DC bis 140 kHz
Genauigkeit:
0.0012% of f.s.
Übersetzungsverhältnis:
2000:1
Abmessungen:
191 mm x 231 mm x 153 mm (Öffnung d = 70 mm)

Alt Text

IN-1000S

  • Höchste Genauigkeit
  • AC und DC
  • Ideal für Forschung

Bereich:
1000Arms (von -40° bis +85°C)
Bandbreite:
DC bis 440 kHz
Genauigkeit:
0.0012% of f.s.
Übersetzungsverhältnis:
1500:1
Abmessungen:
106 mm x 128 mm x 104 mm (Öffnung d = 38 mm)

Alt Text

IN-500S

  • Höchste Genauigkeit
  • AC und DC
  • Ideal für Forschung

Bereich:
500Arms (von -40° bis +85°C)
Bandbreite:
DC bis 520 kHz
Genauigkeit:
0.0015% of f.s.
Übersetzungsverhältnis:
750:1
Abmessungen:
106 mm x 128 mm x 104 mm (Öffnung d = 36 mm)

Alt Text

ZENTRIERADAPTER

Zentrieradapter reudzieren den Positionsfehler speziell bei kleinen Kabeldurchmessern und ermöglichen dadurch die Optimierung der Gesamtgenauigkeit. Die Zentrieradapter sind für alle Stromsensoren auf Anfrage erhältlich.

Alt Text
