Quer durch die Energielandschaft

Media

Mobile Netzqualitäts-Analyzer

The NEO PQ Analyzer are the result of more than 20 years of experience and development know-how and combined with easy-to-use software to ensure highest-standard Data Acquisition and Class A++ PQ calculation. Simple measurements. Simple Analysis. Simple Report Generation. Simply the reference instrument on the market, suitable for a wide array of applications. Because we know that our customers want and appreciate the best NEO instruments that serve way beyond EN 50160 or Class A ..

HARDWARE

  • Netzqualität

    Klasse A ++

  • Hohe Abtastrate

    120kS/s or 1MS/s

  • Hohe Genauigkeit

    0.05%

  • Hohe Auflösung

    24bit

  • Hohe Dynamik

    0.5mA bis 150kA

  • Hohe Sicherheit

    CAT IV 600V

  • Hohe Performance

    PC mit Multi-Touch und Akku

  • Hohe Konnektivität

    zusätzliche Eingangssignale, Schnittstellen, AC&DC, etc.

SOFTWARE

  • Visualisierungen

    Störschreiber, Transiente, FFT, Vektor, etc.

  • Supraharmonische 150kHz

    Harmonische, Inter- Supraharmonische, THD

  • Störung

    1/2 Periode speichern & triggern

  • Transienten Aufzeichnung

    Wellenform & Störungstrigger

  • Netzdynamik

    Resonanzen, Phasenwinkel- sprünge, etc.

  • Phasor Measurement Unit (PMU)

    and RoCoF

  • Report

    EN50160, IEEE519, IEC61000-2-4, etc.

Überwachung der Netzqualität

Mit dem PQM100 und PQM200 bietet NEO Messtechnik All-In-One Monitoring-Lösungen, die höchste Qualität der Datenerfassung und Klasse A Berechnungen gewährleisten. Die zukunftssichere Lösungen vereinen die Funktionalitäten von Transientenrekorder, Störungsrekorder, Phasenmessgerät und Power Quality Analyser in einem Gerät. PQM-SCADA ist die Enterprise Power Quality Management Server-Lösung mit einer hohen Anzahl von Funktionen. Die klare Struktur und die einfach zu bedienenden Schnittstellen erleichtern die Handhabung und Analyse großer Datenmengen.

Power Quality Monitore

  • Netzqualität

    Klasse A mit erweiterten Funktionen

  • Störung

    1/2 Periode speichern & triggern

  • Netzdynamik

    Resonanzen, Phasenwinkel- sprünge, etc.

  • Transienten Aufzeichnung

    Wellenform & Störungstrigger

  • Phasor Measurement Unit(PMU)

    Wide Area Monitoring System (WAMS)

  • RoCoF

    Rate of Change of Frequency

  • Energiemanagement

    Multi-Feeder

PQ SCADA Software

  • Visualisierungen

    Störschreiber, Transiente, FFT, Vektor, etc.

  • Report

    EN50160, IEEE519, IEC61000-2-4, etc.

  • Statistiken

    für Umspannwerke, Gebiete, Staaten

  • Maps

    Geografische Visualisierung

  • Schnittstellen

    IEC61850/60870-5-104/Modbus

  • Redundanz

    lokale und zentralisierte Datenspeicherung

  • REMOTE KONFIGURATION

    und Supervision

Alt Text

NEO Power Quality Monitore

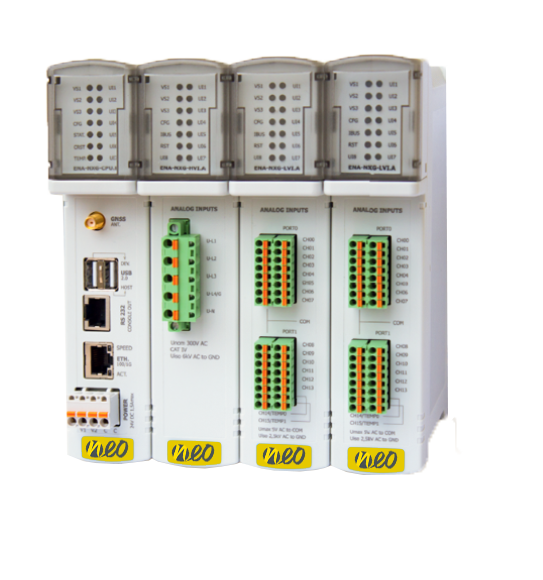

PQM100

Genauigkeit:      0.1%
Abtastrate:     16 kS/s oder 32 kS/s
Auflösung:  24bit
Sicherheit:            CAT IV 600V

Alt Text

PQM200

Genauigkeit:      0.05%
Abtastrate:     124 kS/s
Auflösung:  24bit
Sicherheit:            CAT IV 600V

Alt Text

PV IV-Curve Tracing Systems

Alt Text

Klassische Netzqualitäts Analyse - EN50160 und mehr ..

NEO Netzqualitäts-Analysatoren und -Monitore sind zuverlässige Instrumente für aussagekräftige Berichterstellung und damit zur Sicherung der Netzstabilität. Gemäß der EN 50160 ordnen wir die folgenden Parameter der klassischen Analyse zu: Leistung und Energie, Spannungsschwankungen, Oberschwingungen, Unsymmetrie, Flicker, u.a..

Oberschwingungen, Zwischenharmonische

Oberschwingungen im Netz haben einen großen Einfluss auf die auf den Betrieb und die Lebensdauer von elektrischen Geräten und Anlagen. Durch den Einsatz von NEO-Geräten mit hoher Abtastrate und Bandbreite erkennen Sie problemlos alle auftretenden Oberschwingungen, Zwischenharmonischen, THD und Superharmonischen bis zu 150kHz. Die Sensorkalibrierung über den gesamten Frequenzbereich gewährleistet genaueste Ergebnisse - auch bei hohen Frequenzen. Dies ermöglicht eine Genauigkeit von 0,05% für die 50. Harmonische.

Alt Text

Die Lösungen von NEO Messtechnik sind besonders leistungsfähig bei der steigenden Nachfrage nach Analysen von höherfrequenten Anteilen der Supraharmonischen.

Alt Text

IEEE 519 und Harmonische

Erfahren Sie mehr über die Norm und alle notwendigen Informationen, die Sie benötigen, in unserer Multipart-Serie PQ-Explained.

Flicker

Flicker ist eine sichtbare Änderung der Lampenhelligkeit aufgrund von schnellen Schwankungen/Spannungsänderungen. Die Geräte von NEO Messtechnik berechnen die Kurzzeit-, Langzeitflickerbelastung sowie den Momentanflicker (PST, PLT, Pinst).

Erfahren Sie mehr über Pst, Plt, IEC 61000-4-15 Flicker-Meter, Stromflicker und die IEC 61400-21 in unserem NEO-Blog.

Transiente

Eine Vielzahl von Triggeroptionen ermöglicht es Ihnen, jede Art von Wellenformabweichung von der idealen reinen Sinuswelle zu erkennen. Die Triggeroptionen umfassen Trigger auf Eingangssignale (Spannung, Strom), berechnete Parameter (P,Q,S, THD, x-te Harmonische usw.) und dynamische Signalanalyse (1/2 Periodenwerte, Phasenwinkelsprünge, RoCoF, Hüllkurventrigger). Außerdem ist es möglich, mehrere Trigger zu kombinieren.

Internationale Standards

Analysen und Auswertungen anhand nationaler und internationaler Normen und Standards:
Grid: EN50160, IEC61000-2-2/-4/-12, IEEE 1159, IEEE 519, NRS048

Erneuerbare: FGW-TR3, IEC61400-21, IEC61400-12, BDEW, TOR

Motor, Transformator: IEC 60076-1 / IEC60034

Betriebsmittel: IEC 61000-3-2 /-12  and IEC 61000-3-3 /-11

Symmetrische Komponenten & Unsymmetrie

Bereits eine kleine Spannungsunsymmetrie (2 %) kann die Wicklungstemperatur von elektrischen Geräten stark erhöhen. Weitere Folgen sind u. a. reduzierte Lebensdauer, Fehlfunktionen, erhöhter Energieverbrauch.

Die NEO Messtechnik-Geräte ermitteln die Unsymmetrie für Grund- oder Gesamtspektrum sowie die symmetrischen Anteile für 10-Perioden-Werte oder einfache Periodenwerte.

Die berechneten Mit-, Gegen- und Nullsysteme sind für Spannung, Strom, Wirk- und Blindleistung verfügbar. Diese sind wichtige Bewertungsparameter von dezentralen Energiequellen (DER). Photovoltaik- oder Windkraftanlagen müssen die Anforderungen von FGW-TR3, IEC61400-21 und anderen Grid Codes erfüllen, um an das Stromnetz angeschlossen werden zu können.

Alt Text

Symmetrische Komponenten

Erfahren Sie mehr über die Mit-, Gegen- und Nullsystem von 3-Phasen-Systemen in unserem NEO-Blog.

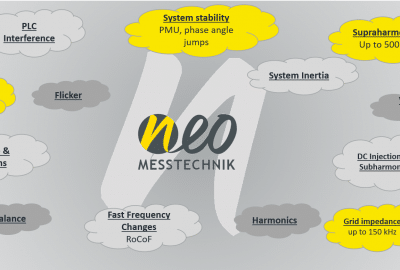

Neue Netzqualitäts-Phänomene

Aus unserer Erfahrung geht die PQ-Analyse heute weit über die EN50160 hinaus. Deshalb verwenden wir den Begriff "Neue Netzqualitäts-Phänomene", weil sie den Markt der Netzqualitätsanalyse und damit unserer Kunden zunehmend vorantreiben und bestimmen.

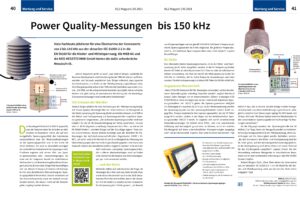

Supraharmonische

Die Netzqualitätsanalyse macht nicht bei der 50. Harmonischen Ordnung halt. Emissionen im Frequenzbereich von 9 kHz bis 150 kHz sind Quellen für elektromagnetische Störungen in verschiedenen elektrischen Geräten. Klassische PQ-Analysatoren können aufgrund ihrer begrenzten Bandbreite nicht zur Fehlersuche eingesetzt werden.

Glücklicherweise sind all diese Probleme für Ingenieure mit den entsprechenden Messgeräten von NEO Messtechnik kein Thema. Unsere Kunden schätzen denPQA8000H bei der Fehlersuche von supraharmonischen Emissionen, wo seine Stärken voll zum Tragen kommen...

Alt Text
Alt Text

Netzimpedanzmessung

Alt Text
  • Kenngrößen (Z, phi, Re, Im, R, X / Null-, Mit- Gegensystem)
  • Netzimpedanz bei Nennfrequenz (50Hz / 60Hz /...)
  • Netzimpedanz bis 10 kHz (Höherfrequente)
  • Netzimpedanz bis 150 kHz (Supraharmonische)
  • Umrichteranalysen, Umrichterwechselwirkungen

Windpower and Renewable Testing

Alt Text
  • AC Leistung
  • DC Leistung
  • Effizienz
  • Power Quality anlehnend an IEC61400 und FGW-TR3
  • Schaltvorgänge und Netzanschluss
  • U-I-Kurve bzw. Leistungskennlinie

Ladestation für Elektrofahrzeuge

  • Netzqualitäts-Analyse
  • Supraharmonische bis zu 150kHz
  • PLC Signal Analyse
  • CAN Daten
  • DC Leistung
  • AC Leistung
  • Effizienz
Alt Text

Energiemanagement

Alle Messdaten können in der PQM-SCADA Lösung auch für Energiemanagement-Anwendungen herangezogen werden. Bei vielkanaligen Messgeräten (z.B. 10x 3-Phasen Messung) können virtuelle Energiemodule (Zuordnung Spannungen und Ströme) erstellt und somit Energiemanagementauswertungen, beispielsweise in einem Umspannwerk, einfach durchgeführt werden. Dies betrifft, neben Wirkleistungsauswertungen, genauso Blind- und Scheinleistungsanalysen.

Alt Text

Netzdynamik

Neue Anwendungen wie Mikrogrid, verteilte Erzeugung (DER) und Energienodes bringen ein breiteres Spektrum an Interaktionen im Netz.

Beispielsweise bringen die Zu- und Abschaltunge von Mikrogrids und DER eine erhöhte Anzahl von Phasenwinkelsprüngen, Frequenzvariationen (RoCoF), Spannungseinbrüchen/-schwellungen und Schalttransienten auftreten.

Die zunehmende Anzahl von Wechselrichtern und Leistungselektronik wird die Bedeutung von Netzimpedanzmessungen, Resonanz- und Schwingungsmessungen und -analysen erhöhen.

Ein Hauptaugenmerk der NEO Messtechnik Produkte liegt auf der Analyse der Netzdynamik. Eine Vielzahl von berechneten Parametern und Trigereinstellungen zur Aufzeichnung von Störungen, bieten die perfekte Grundlage, um unser elektrisches Netz auch künftigen Anforderungen gerecht zu machen.

Alt Text

PMU - Phasor Measurement Unit

Hochpräzise Synchrophasor Messungen

PMU - Phasor Measurement Unit (zeitsynchronisiertes Zeigermessgeräte) sind Messgeräte, die die komplexe Amplitude von Spannung und Strom zeitsynchron erfassen. Dies dient in erster Linie dazu, die Stabilität des elektrischen Übertragungs- und/oder Verteilnetzes festzustellen. Dabei werden an verschiedenen Messpunkten Messgeräte installiert und die zeitsynchronen Messwerte (Phasenwinkel) verglichen.
Hochpräzise GPS Messung
Messgeräte müssen dabei mit hochpräzisen GPS Empfängern ausgestattet werden. Alle NEO Messtechnik Messgeräte verfügen über einen hochpräzisen internen GPS-Empfänger, der betreffend Genauigkeit die Anforderungen aus der IEEE C37.118 weit übertrifft.

Zusätzliche Sensor- und Messbereichskalibration
Die zusätzliche Sensorkalibration (siehe Kapitel PQA8000 Kalibration) garantiert Messergebnisse mit höchstmöglicher Genauigkeit.
IEEE C37.118
Die Messgerät-Firmware berechnet automatisch alle notwendigen Parameter (Spannung, Strom, Winkel, symmetrische Komponenten) und sendet diese an die zentrale PMU Software (IEEE C37.118 Protokoll).

The PQA 8000 instrument offers a built-in GPS receiver together with highly-accurate voltage inputs and
- Total Vektor Fehler 0.01% (typ.)
- Winkel Fehler 0.003° (typ.)

Alt Text

Rate of Change of Frequency (RoCoF)

Die Änderungsrate der Frequenz RoCoF ist die zeitliche Ableitung der Netzfrequenz (df/dt). Große df/dt-Werte können den sicheren Systembetrieb gefährden. RoCoF-Messungen werden für Systembetreiber immer wichtiger, da die Anzahl der verteilten Energieressourcen (Distributed Energy Resources, DER) zunimmt.

NEO Messtechnik bietet RoCoF-Messgeräte höchster Präzision an. Die hohe Güte der Eingangsverstärker des Messgerätes, zusammen mit einem intelligtenten Auswertealgorithmuserlauben Messungen auf höchstem Niveau.

Alt Text

WAMS - Wide Area Monitoring System

Unter Wide Area Monitoring Systemen versteht man zentrale Serversoftwarelösungen, die die Messdaten verschiedenster PMU-Messgeräte verarbeiten und auswerten. Dadurch können automatisch Rückschlüsse auf den Zustand des Netzes geschlossen werden, und im Fall möglicher (Großraum-)Störungen bereits frühzeitig Warnungen und Alarmierungen durchgeführt werden.

Hauptfunktionen sind Vektorenmessung, Erkennung von Oszillation, Inselbildungsüberwachung, Resynchronisieren von Einheiten und Schwarzstartfähigkeit. Die NEO Messtechnik Geräte sind für diese Anwendungszwecke besonders geeignet, aufgrund der hochpräzisen Messhardware. Gemeinsam mit Partnern können auch WAMS-Softwarelösungen angeboten werden.

Alt Text

DC Messungen

Die Zahl der Wechselstrom-zu-Gleichstrom- und Gleichstrom-zu-Wechselstrom-Umwandlungen nehmen stetig zu. Immer mehr Verbraucher und Energieerzeugungseinheiten werden über leistungselektronische Schnittstellen (Wechselrichter) an das Netz angeschlossen. Die Anzahl der Batterien nimmt zu, und Gleichstrom wird auch für die Energieübertragung über große Entfernungen (HVDC) verwendet. Die Messung von AC- und DC-Anteilen der Spannungs- und Stromsignale bekommt zunehmend and Bedeutung.

Hoch- und Höchstspannungsmessungen

  • Kurzschlussmessungen z.B.: 16,7Hz / 15kV Bahnnetz
  • Transienten- und Störungsmessungen im Übertragungs- und Verteilnetz
  • Transformatoren und HVDC Messungen (230V bis 400kV)
  • Störstrommessungen
  • Störungsanalysen (z.B.: induktive oder kapazitive Einkopplungen)
  • Netzdynamik ROCOF / PMU
  • Netzqualität

Anwendungsbereich Bahn-, Schiff- und Luftfahrt

  • Kurzschlussmessungen
  • Power Quality Tests
  • Harmonische & THD
  • Transienten Aufzeichnung
  • Troubleshooting
  • Prüfung von Stromabnehmern und Stromschuhen (Eisenbahn)

Effizienzanalysen

Höchstgenaue Messungen durch Verwendung bestmöglicher Messgeräte und Sensorik

  • E-Fahrzeug Ladestationen
  • Motoren
  • Generatoren
  • Umrichter
  • Transformatoren
  • HVDC
  • Elektrische Betriebsmittel

Power Quality Wechselwirkungen

Die Analyse von Wechselwirkungen von Power Quality Parametern unter verschiedenen oder gleichnamigen Betriebsmittel bedarf vermehrter Forschungs- und Messaktivitäten. Beispiele sind der Anschluss mehrerere E-Ladestationen für Elektrofahrzeuge (EV) oder Wärmepumpen an selben Netzknoten.

Die Minderung von manchen Netzqualitätsparameter führt sehr oft zur Verstärkung anderer. Ein typisches Beispiel ist die Verwendung höherer Schaltfrequenzen bei Umrichtern. Niedrige Harmonische Oberwellen werden reduziert, höherfrequente erhöht. Die Vielkanaligkeit, die Möglichkeiten zur Zeitsynchronisation und die hochpräzise Hardware der NEO Messgeräte sind für solche Analysen äußerst vorteilhaft.

Diese Art der Analyse erfordert synchrone Messungen von mehreren Eingangskanälen und Instrumenten. Die Instrumente von NEO Messtechnik können direkt oder über GPS mit höchster Zeitgenauigkeit synchronisiert werden.

Alt Text

Photovoltaic / Solar power plant Inspection

Inspection of solar PV parks are divided in several disciplines. First of all the system needs to be checked for any safety issues. Leakage currents and isolations faults can be dangerous people and can also affect other equipment like pipelines. Further performance limiting faults like PID, Hotspots, broken, bypass diodes etc. should be detected and the performance of the whole system according to IEC62446-2 analysed.

Check out the ALL-IN-ONE inspection system PV-Master of NEO Messtechnik

PV-Master

Inspection of solar power plants

Alt Text
