Mobiles Power Quality Messgerät PQA 8000

Der NEO PQA 8000 spiegelt unser Verständnis und Know-How über den Markt der Gegenwart wider - der modernste und zuverlässigste mobile Analyzer, den Sie finden werden. Multi-Touch, 4 Stunden mobiler Betrieb und Einhaltung sämtlicher Power Quality Standards und Grid Codes, die Ihre Messanwendung erfordert. Ein Power Quality Analyzer der Klasse A++ für Messungen und Analysen weit über EN 50160 und Klasse A hinaus.

THE ONLY INSTRUMENT IN THE WORLD MEASURING SUPRAHARMONIC CURRENTS AND VOLTAGES UP TO 500 kHz

HARDWARE

  • Netzqualität

    Klasse A ++

  • Hohe Abtastrate

    124kS/s oder 1MS/s

  • Hohe Genauigkeit

    0.05%

  • Hohe Auflösung

    18bit / 24bit

  • Hohe Dynamik

    0.5mA bis 150kA

  • Hohe Sicherheit

    CAT IV 600V

  • Hohe Performance

    PC mit Multi-Touch und Akku

  • Hohe Konnektivität

    zusätzliche Eingangssignale, Schnittstellen, AC&DC, etc.

SOFTWARE

  • Supraharmonics 500kHz

    Harmonische, Inter- Supraharmonische, THD
    WORLD LEADING

  • Visualisierungen

    Störschreiber, Transiente, FFT, Vektor, etc.

  • Netzdynamik

    Resonanzen, Phasenwinkel- sprünge, etc.

  • Transienten Aufzeichnung

    Wellenform & Störungstrigger

  • Störung

    1/2 Periode speichern & triggern

  • Phasor Measurement Unit(PMU)

    and RoCoF

  • Report

    EN50160, IEEE519, IEC61000-2-4, etc.

Alt Text

HARDWARE

State of the Art

Smart Touch

11'' full-HD Smart Touch Display

Mobiler Betrieb

bis zu 4 Stunden Batteriebetrieb

Sensorversorgung

für Stromsensoren (uni- und bipolar)
Alt Text

GPS

für hochpräzise Zeitsynchronisation

SSD Speicher

bis zu 1 TB Datenspeicher

Schnittstellen

USB 3.0, TCP/IP, LAN, Wifi, Bluetooth, RS232, Modbus, 104, DIO, und CAN.

Die NEO Sensor Integration

Höchste Präzision

Alt Text

HOHE BANDBREITE & HOHE GENAUIGKEIT

Klassische Power Quality Messgeräte sind den heutigen Anforderungen nicht mehr gewachsen, auch wenn diese nach Klasse A (IEC61000-4-30) zertifiziert sind. Der PQA8000 hingegen verwendet hochwertige Komponenten, um ein Höchstmaß an Qualität und Sicherheit zu erreichen. Die hohe Bandbreite (Aliasing-frei) von bis zu 1 MHz und die frequenzabhängige Korrektur von Stromsensoren garantieren beste Messergebnisse. Speziell bei den immer höher werdenden Schaltfrequenzen (Motoren, Windkraft, PV, E-Fahrzeuge) zeichnen sich diese Vorteile aus.

SENSOR INTEGRATION

Alle angebotenen Stromsensoren (siehe Kapitel Zubehör) sind qualitativ hochwertig und in verschiedenen Industrieanwendungen erprobt. Darüber hinaus wird die GÜte und Qualität dieser Sensoren durch Durch Justierungen und Kalibrationen weiter verbessert.

FREQUENZABHÄNGIGE KALIBRATION
Hier werden die Stromsensoren (oder auch Spannungssensoren) über den Frequenzbereich für Amplitude und Phase kalibriert. Diese Kalibrationsdaten werden anhand der Sensor-Seriennummer abgespeichert und anschließend bei der Messung der verschiedenen Parameter korrigiert. Dies erlaubt hochgenaue Messungen über den gesamten Frequenzbereich.

MESSBEREICHSABHÄNGIGE KALIBRATION
Die Stromsensoren werden an mehreren Punkten pro Messbereich kalibriert. Üblicherweise werden hier 5 bis 6 verschiedene Messpunkte, beginnend bei 1% vom Messbereich und bis zu 100% vom Messbereich durchgeführt und anhand der Seriennummer gespeichert. Diese Kalibration verbessert im Speziellen die Genauigkeit der Messung von sehr kleinen Signalen (z.B. 1% vom Messbereich).

Alt Text
Alt Text

FÜHREND IN BEZUG AUF SICHERHEIT

Spannungen auf Übertragungsleitungen bis hinunter zu Fabriken können zulässige Betriebsspannungen übersteigen. Um jede Art von elektrischen Unfällen zu vermeiden, betont NEO Messtechnik die Bedeutung eines sicheren Geräteaufbaus.So sind die Hochspannungseingänge des PQA 8000 Instruments (CAT IV 600V) bis zu 6kVp isoliert, während die gewohnt hohe Präzision (0,05%) und Abtastrate (bis zu 1MS/s) beibehalten wird. Dies ist weltweit führende Technologie.

Intuitiv bedienbare Software

Übersichtlich strukturiert. Explizite Menüs.

1. SETUP

Das Messgerät hat eine klare Struktur, das
Schemata mit Erklärungen zeigt.

Alt Text
Alt Text

2. MESSUNG

Währen der Messung kann der Benutzer Widgets wie Oszilloskop, Vektoranzeige, Tabellen etc. definieren.

3. ANALYSE

Zu den Funktionen zählen PQ-Daten, Transienten, Störungen und Alarme.

Alt Text

4. REPORT

Automatische Reporterstellung in Anlehnung an verschiedenen Normen, z.B. EN50160. Anpassungen wie Firmenlogo, Informationen zur Messung und Messumgebung können einfach hinzugefügt werden. PDF-Berichte können direkt am Gerät erstellt und versendet werden.

Alt Text
Alt Text
Alt Text

5. EXPORT

Daten können als CSV, XLS, PDF, Comtrade, und PQDiff exportiert werden.

6. ZUSÄTZLICHE PROGRAMME

Das Microsoft Windows © Betriebssystem erlaubt die Installation weiterer Programme wie Microsoft Excel©, Word© oder Matlab© sowie von E-Mail Programmen.

Datenblatt

Geräteoptionen

PQA8000

4x Spannungseingänge bis 1600V DC
4x Stromeingänge (Rogowski, Stromzangen)
CAN / RS485

PQA8000-P

4x Spannungseingänge bis 1600V DC
6x Stromeingänge (Rogowski, Stromzangen)
2x Analoge Eingänge (± 10V)
CAN / RS485 / DIO

PQA8000-M

4x Spannungseingänge bis 1600V DC
8x Stromeingänge (Rogowski, Stromzangen)
CAN / RS485 / DIO

Alt Text

Key Features

Alt Text

anlehnend an IEC 61000-4-30 Ed.3 und IEC 62586

Harmonische, Interharmonische und THD:
Klasse A
Higher Frequencies and Supraharmonics:
2 – 9 kHz (200 Hz band)
2 – 500 kHz (2 kHz band)
Symmetrische Komponenten & Unsymmetrie:
Klasse A (Pos-, Neg- und Zero Sequence)
Flicker (PST, PLT, Pinst) und RVC:
Klasse A

.

Spannungsereignisse:
Klasse A (Einbrüche, Überhöhungen, Unterbrechungen – Zeit, Länge, Max)
Frequenz:
10 sec, AVE, MIN, MAX
Spannung, Strom:
RMS, AVE, MIN, MAX, ½ Periodenwerte, 200ms, 10s, 10min
Zeit Synchronisation:
Klasse A

Alt Text

Leistungswerte:
P, Q, S, PF, cos phi, D, DH, QH

Frequenz:
10 sec, AVE, MIN, MAX

Spannung, Strom:
RMS, AVE, MIN, MAX, ½ Periodenwerte, 200ms, 10s, 10min

Leistungswerte:
P, Q, S, PF, cos phi, D, DH, QH

Energie:
Gesamt, Positiv, Negativ (P, Q, P+, P-, Q+, Q-)

Effizienz:
DC / AC, U-I Kurve für PV

Anschluss:
DC, 1-Phase, 2-Phasen, 3-Phasen Stern und Dreieck

Alt Text

MIN, MAX, RMS, AVE:
U, I, P, Q, S, f, PF, phi, THD, Harmonische, Interharmonische, Unsymmetrie
ENVELOPE / FENSTER:
U, I
DELTA:
dU, dI, df, dP, etc.

ABLEITUNG (RATE OF CHANGE):
dU/dt, df/dt etc. … pro ms, Perioden oder Halb-Periode
SIGNALSPANNUNG:
Schwellenwert
EN50160:
Trigger auf beliebige EN50160 Parameter (Max, Quantil)

Alt Text

1/2 PERIODEN TRIGGER:
U, I, P, Q, S, f, PF, phi, THD, Harmonische, Interharmonische, Unsymmetrie

SYMMETRISCHE KOMPONENTEN:
Mit-, Gegen-, Nullsystem für U,I,P,Q,S

Phasor Measurement Unit (PMU)
anlehnend an IEEE C37.118: Total Vektor Fehler 0.01% (typ.), Winkel Fehler 0.003°(typ)

RATE OF CHANGE FREQUENCY (ROCOF)

POWER QUALITY, HARMONISCHE, FLICKER:
IEC61000-4-30 Ed. 3 Class A / IEC61000-4-7 / IEC61000-4-15 /  IEC62586-2 Ed. 2 / IEC62586-1
ÖFFENTLICHES NETZ, BAHNANWENDUNGEN UND INDUSTRIE
EN50160 / EN50163 / IEC61000-2-2 / IEC61000-2-4 (Class 1; 2; 3) / IEEE519  / IEEE 1159 / IEC61000-2-12 / NRS048
WINDKRAFT, ERNEUERBARE UND GRID CODES
IEC61400-21 / IEC61400-12 / FGW-TR3 / VDE N-4105 / VDE N-4100 / VDE N-4110 / D-A-CH-CZ / BDEW / ROCOF / IEEE C37.118-2005 (PMU)
MOTOREN, TRANSFORMATOREN UND ELEKTRISCHE BETRIEBSMITTEL
IEC60034 / IEC 60076-1 / IEC61000-3-2 / IEC61000-3-3 / IEC61000-3-11 / IEC61000-3-12

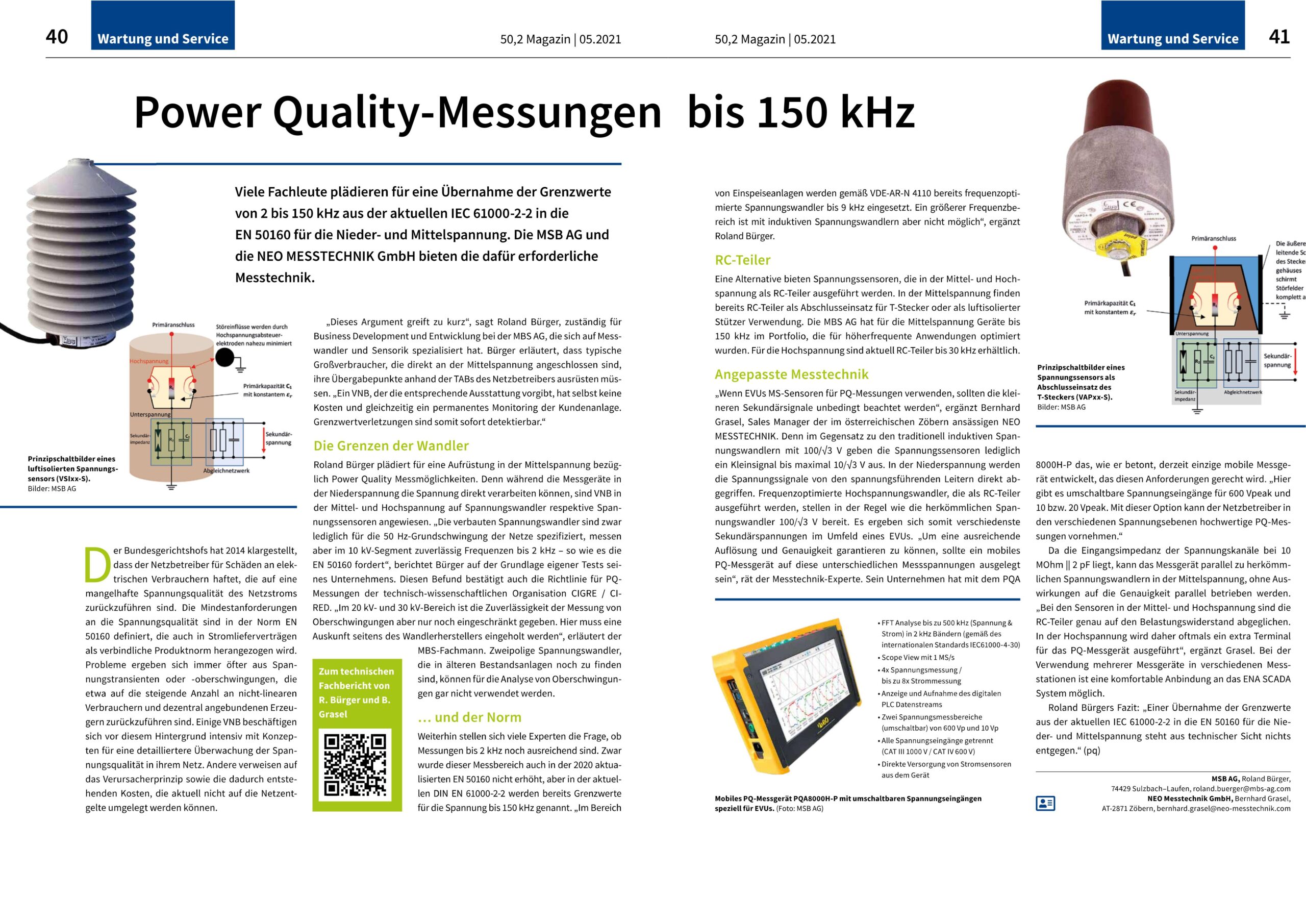

Erfahren Sie mehr ..

Alt Text

How Not To - Überholter Messaufbau

Die Analyse der Auswirkungen von Superharmonischen erfordert Power Quality Analyzer, die einen Frequenzbereich bis zu 500 kHz abdecken. Klassische PQ-Analyzer können dies jedoch aufgrund ihrer begrenzten Bandbreite nicht tun - typischerweise können sie bis zur 50. Harmonischen (2,5 kHz) messen, höhere Spannungs- und Stromemissionen jedoch nicht erkennen. Sie sind nicht in der Lage, bei der Fehlersuche eingesetzt zu werden.

How To - Fehlersuche mit dem PQA 8000H

In dieser AppNote skizzieren wir die Komplexität und die Unzulänglichkeiten traditioneller Messansätze, die wir oft in der Praxis sehen. Glücklicherweise werden Ingenieure mit der entsprechenden Messausrüstung nicht in diese Verlegenheit kommen. Unsere Kunden schätzen den PQA8000H bei der Fehlersuche von supraharmonischen Emissionen, bei denen er seine Stärken ausspielt ..
